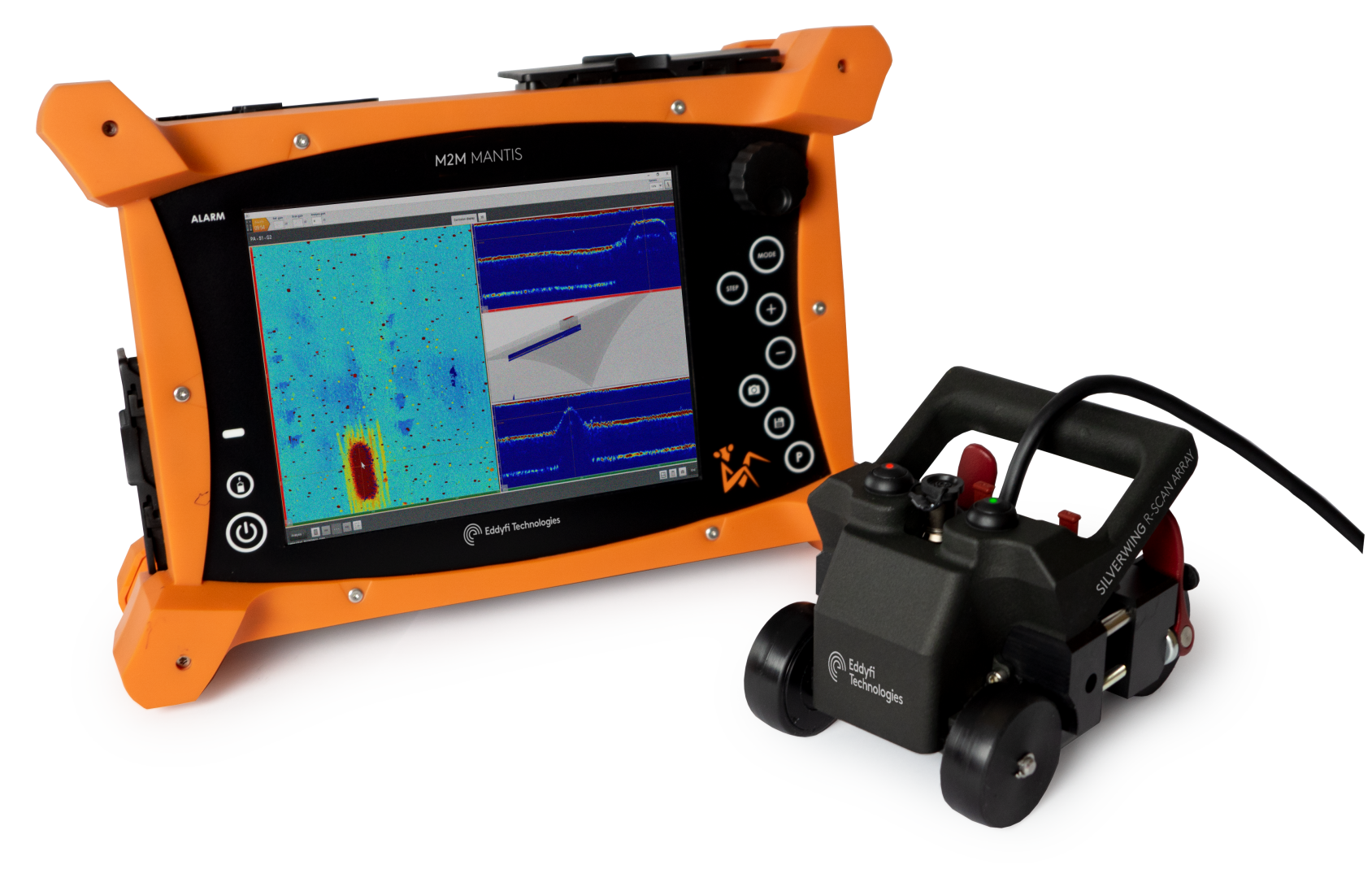

m2m MANTIS

Ultrazvukový defektoskop MANITS eddyfi s PAUT, TFM

MANTIS ultrazvukový defektoskop 16:64 s podporou PAUT techniky a TFM v reálnom čase ponúka pokročilé riešenie s veľmi príjemným užívateľským rozhraním pre kontrolu aj náročných úloh. Výkonný HW a pravidelne aktualizovaný SW sú zárukou, že MANTIS poskytne vždy tú správnu podporu operátorom.





eddyfi MANTIS ultrazvuková kontrola

KOMPAKTNÝ 16:64PR PHASED-ARRAY DEFEKTOSKOP


MANTIS predstavuje kompaktnú, ľahkú a ekonomickú verziu zariadenia GEKKO, pričom využíva rovnaké technológie a software. S architektúrou 16:64 MANTIS kombinuje štandardné PAUT, konvenčný ultrazvuk a TFM (Total Focusing Methos) v jednom zariadení.

  • PAUT | sektorové, lineárne & kombinované skenovanie
  • Konvenčný ultrazvuk | pulzné echo & duálne techniky
  • TOFD | time-of-flight diffraction s vyrovnávaním laterálnych vĺn
  • TFM | total focusing method v reálnom čase pre expertízu 64:64 paralelných kanálov
  • ISO & ASTM zhoda
eddyfi Mantis PAUT

PLNÁ VÝBAVA


  • TFM v reálnom čase
  • Zabudovaný PAUT kalkulátor pre všetky geometrie
  • Zložené skenovanie
  • Multi-group konfigurácie
  • Vysoké PRF
  • Podpora až do 3. enkodovaných osí
  • ISO & ASTM zhoda
eddyfi MANTIS topNDT Žilina Slovakia

RÝCHLE NASTAVENIE


Akvizičný software bol navrhnutý pre všetky úrovne certifikovaných operátorov. Krokové menu je intuitívne a zjednodušuje postup nastavenia tak, že eliminuje riziko chýb operátora pri nastavovaní.

  • Intuitívny interface, dizajn aplikácie krok za krokom
  • 3-klikové TCG, TCG uloženie a import
  • 3-klikové nastavenie rýchlosti materiálu
  • 3-klikové balansovanie sondy
  • 3-klikové nastavenie predsádky
  • Zabudovaná knižnica sond, predsádok a skenerov
  • Zabudovaná knižnica geometrií a zvarov
  • Aplikačne orientované šablóny
MANTIS eddyfi PA

ZABUDOVANÁ ANALÝZA PRIAMO V ZARIADENÍ


  • 800% dynamická amplitúda
  • Kumulované objemové pohľady
  • TOFD linearizácia laterálnej vlny
  • Nastaviteľný report z kontroly
  • Špecializované nástroje analýzy
  • Ethernet prenos údajov
  • PC analýza údajov v SW CAPTURE
MANTIS ADEPT ultrazvukový defektoskop

MANTIS 16:64PR



VLASTNOSTI A VYUŽITIE

  • korózia
  • kontrola kompozitných materiálovHrúbky materiálov 25-30 m bežne
  • single group
  • možnosť upgrade na 16:64PR-TFM16 alebo 16:64PR-TFM64
  • do 12 kHZ PRF


TYPICKÉ APLIKÁCIE

  • Kompozit
  • Tenké rúrky
  • Korózia
  • Kontrola vo výškach
MANTIS EXPERT ultrazvukový defektoskop

MANTIS 16:64PR - TFM16



VLASTNOSTI A VYUŽITIE

  • korózia
  • kontrola kompozitných materiálovHrúbky materiálov 25-30 m bežne
  • Multi group do 8
  • možnosť upgrade na 16:64PR-TFM64
  • do 12 kHz PRF
  • TFM do 16 bez záznamu FMC, len priamy režim
  • import CAD masky


TYPICKÉ APLIKÁCIE
16:64PR +:

  • Kontrola nátrubkov
  • T a Y spoje
MANTIS MASTER

MANTIS 16:64PR - TFM64



VLASTNOSTI
16:64PR + 16:64PR-TFM16 +:

  • TFM s vysokým rozlíšením
  • Matrix + Dual Matrix (DMA)
  • Záznam FMC
  • podpora matrix a dual matrix sond
  • podpora skenerov s 3. osami
  • import CAD masky, T, Y, nátrubky


TYPICKÉ APLIKÁCIE
16:64PR + 16:64PR-TFM16 +:

  • Hrubostenné rúrky
  • Nerezové zvary
  • Aplikácie s obmedzeným prístupom sond
  • 3D focusing
  • R&D



Pre hrubostenné materiály a materiály s vysokým útlmom odporúčame ultrazvukový defektoskop GEKKO.
