PEC Sondy

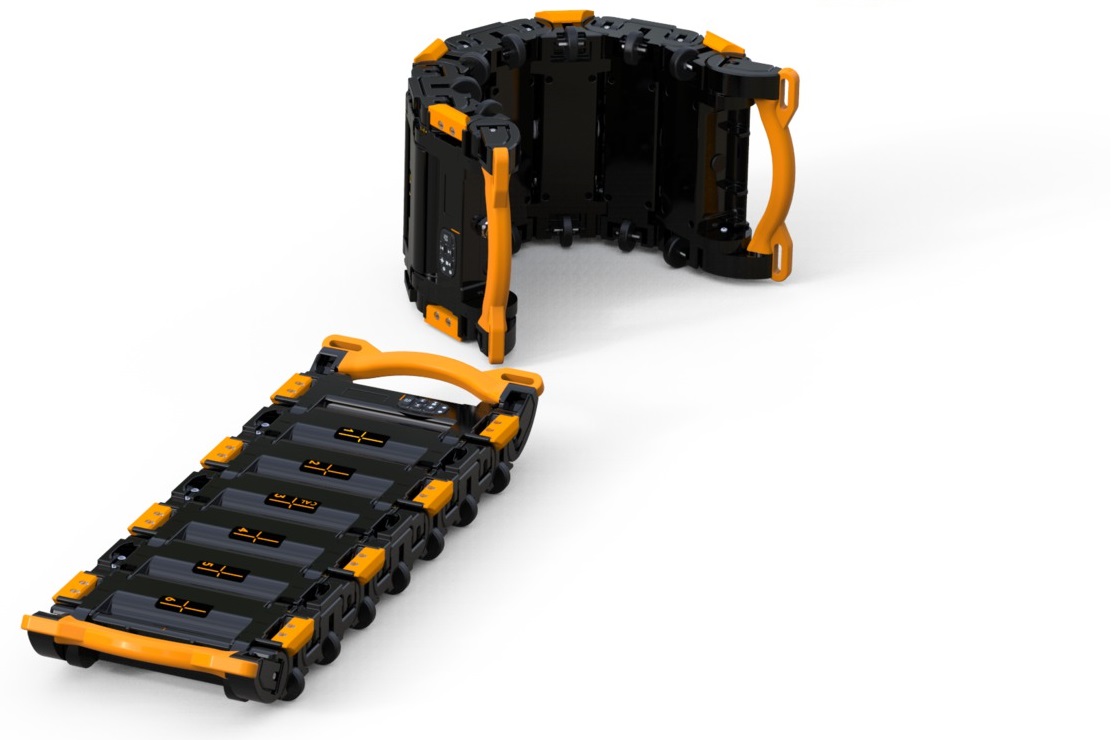

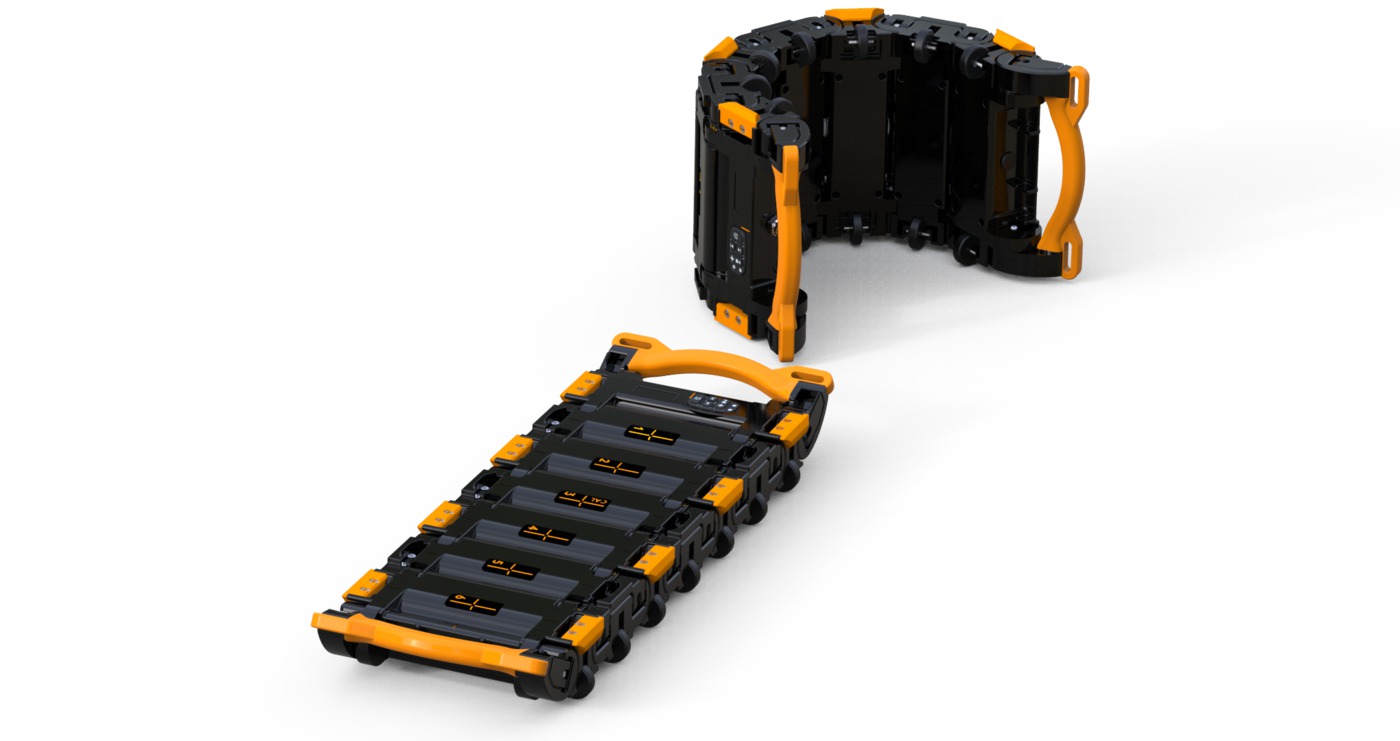

PECA sondy



Štandardná PECA sonda (pulsed eddy current array) je špeciálne navrhnutá tak, aby maximalizovala produktivitu pre detekciu korózie pod izoláciou (CUI) a korózie pod ohňuvzdorným plášťom (CUF) na potrubiach, nádobách a pod.

PECA sonda vykoná kontroly CUI a CUF až desaťkrát rýchlejšie ako pri PEC jednoprvkových sondách! Šesťkanálová sonda môže byť konfigurovaná na kontrolu vonkajších priemerov od 152 mm (6 in) k plochým povrchom. Pokrýva hrúbky materiálu  6 – 25 mm (0,25 – 1,0 in), izoláciu 0 – 102 mm (0 – 4 palce) (sklolaminát, poplatovaný povrch, betón a ľubovoľný neželezný materiál) a kontroly cez nerezové a hliníkové ochranné plášte.

  • Jednoťahové pokrytie 457 mm (18 in)
  • Grid-As-U-Go™ pre rýchle a jednoduché sledovania rastra
  • Plynulá akvizícia údajov aj na nerovných a zvlnených povrchoh
  • Integrovaný uzamykací mechanizmus na nastavenie OD (vonakjší priemer) od 152 mm (6 palcov) až po rovné povrchy
  • Dva režimy snímania: raster a dynamický režim s vysokým rozlíšením
  • Kompatibilné so SmartPULSE™
  • Kompatibilné s jedinečným nástrojom na kompenzáciu hrúbky steny (CWT)



eddyfi topndt virive prudy pulsed eddy current

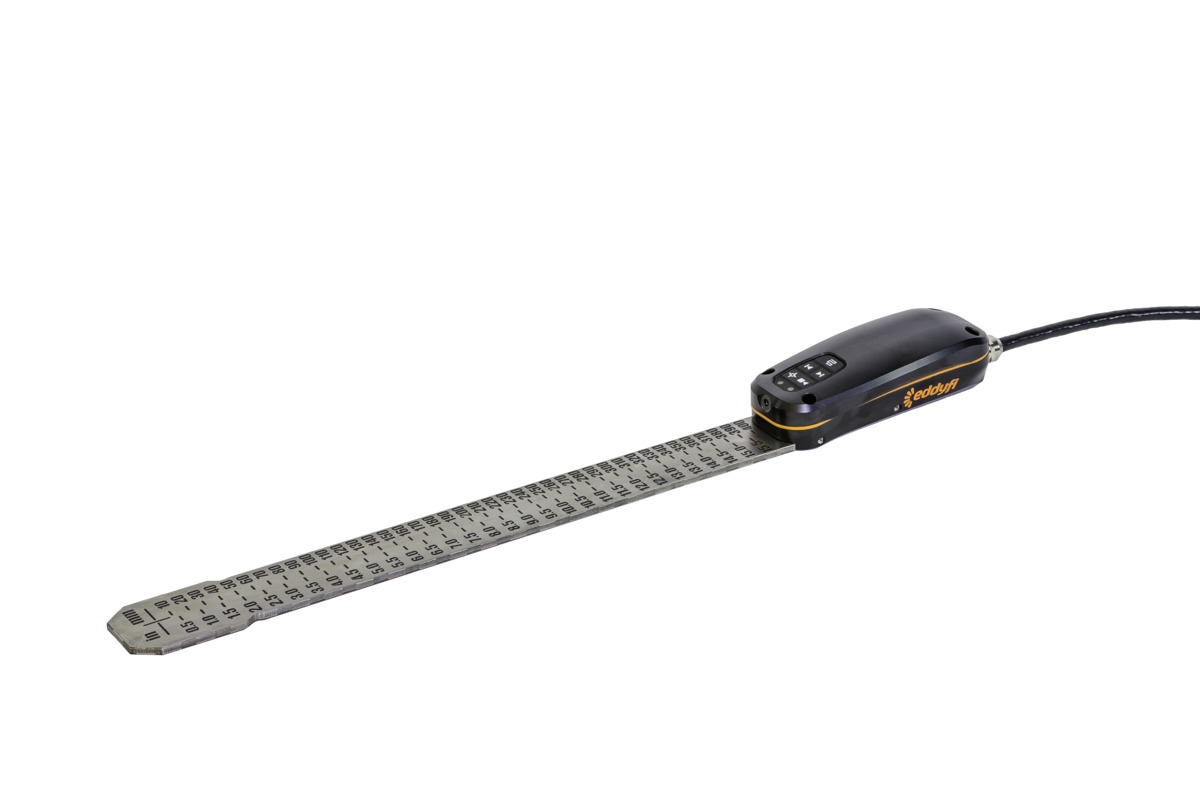

PEC sondy na kontrolu dna nádrže



Sonda špecificky navrhnutá pre nádrže v prevádzke. Umožňuje kontrolu anulárnych prestencov. V súčasnosti neexistuje iná technika, ktorá by túto kontrolu dokázala bez vyprázdnenia nádrže. Super tenký titánový pás sondy (4.8 mm) je možné zasunúť až do vzdialenosti 400 mm pod okraj nádrže a určiť tak zostatkovú hrúbku materiálu, odhadnúť zostatkovú životnosť zariadenia. Integrované odvládanie na sonde vyžaduje na prevádzku len 1 osobu.

  • Super tenká titánová čepeľ s hrúbkou4,8 mm (0,2 in)
  • Hrúbka stien do 25 mm (1 in)
  • Integrované diaľkové ovládanie (ovládanie jednou osobou)
  • Odolné, trvalé, vstavané leptané pravítko
  • Citlivosť jednosmernej sondy
  • Bočné a predné montážne body pre externý enkodér
eddyfi topndt virive prudy pulsed eddy current



Ponorné PEC sondy



Ponorné PEC sondy sú špeciálne navrhnuté na detekciu korózie skrytej pod morským porastom alebo povlakov, bez prípravy povrchu, v pobrežných aplikáciách, ako sú stúpačky, piliere móla, kesóny, podvodné potrubné systémy a kontroly vodičov.

  • Riešenie hlbokých morských aplikácií
  • Vodotesné do 100 m (330 ft)
  • Zabudované LED kontrolky
  • Podporuje hrúbku kovu do 100 mm (4 in)
  • Podporujeizoláciu/morský porast až do hrúbky 300 mm (12 in)
eddyfi topndt virive prudy pulsed eddy current



PEC sondy pre galvanizované oceľové plášte



Patentovaná PEC-GS sonda je špeciálne navrhnutá na detekciu korózie pod izoláciou (CUI) v prítomnosti galvanizovaných oceľových plášťov.

  • Skenovanie cez galvanizovanú oceľ s hrúbkou 1 mm (0,04 in) s vynikajúcimi schopnosťami detekcie a presnosťou
  • Maximálny prienik signálu
  • Lepší pomer signálu k šumu
  • Skenuje kovové materiály do hrúbky 38 mm (1,5 in)
  • Skenuje cez izoláciu hrubú 13 - 152 mm (0,5 - 6 in)
PEC-GS Probe

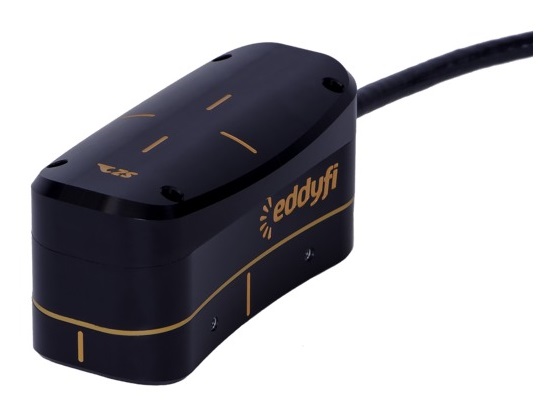

    Splash PEC sondy



    Splash PEC sonda je špeciálne navrhnutá tak, aby detegovala koróziu v oblasti bezprostredne nad a pod strednou hladinou vody v takých konštrukciách, ako sú ramená a stojany na ropné a plynové plošiny na mori bez akejkoľvek povrchovej prípravy alebo odstraňovania morského porastu.

    • Skenovanie cez izoláciu a morský porast do 203 mm (8 in)
    • Skenovanie kovového materiálu do 76 mm (3 in)
    • 25 m (82 ft) vysokovýkonný kábel
    • Vodotesnosť do 15 m (49 ft)
    • Robustné puzdro
    eddyfi topndt virive prudy pulsed eddy current



    Jednoprvkové PEC sondy



    Jednoprvkové PEC sondy sú špeciálne určené na detekciu korózie pod izoláciou (CUI), korózie pod ohňuvzdorným plášťom (CUF) a korózie urýchľovanej prúdením (FAC) v potrubiach, nádobách, a pod.

    • Skenovanie cez hrúbku kovu do 102 mm (4 in)
    • Skenovanie cez izoláciu do 305 mm (12 in)
    • Skenovanie cez nerezové, hliníkové a galvanizované oceľové plášte
    • Vstavané diaľkové ovládanie
    • Tri veľkosti - S, M, L
    • Robustné puzdro
    • Podpora pre univerzálny enkodér
    eddyfi topndt virive prudy pulsed eddy current



    Cenová ponuka

    Príslušenstvo pre PEC sondy

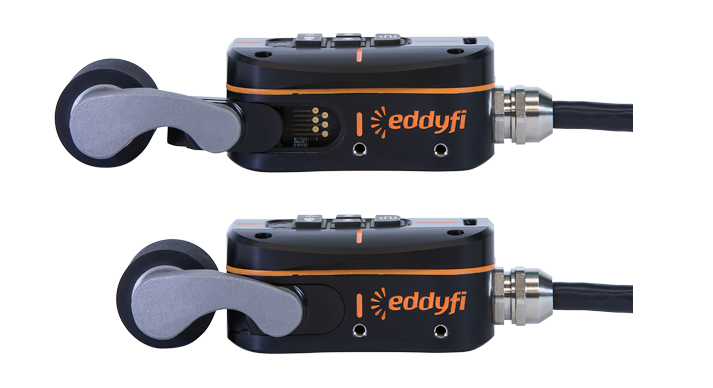

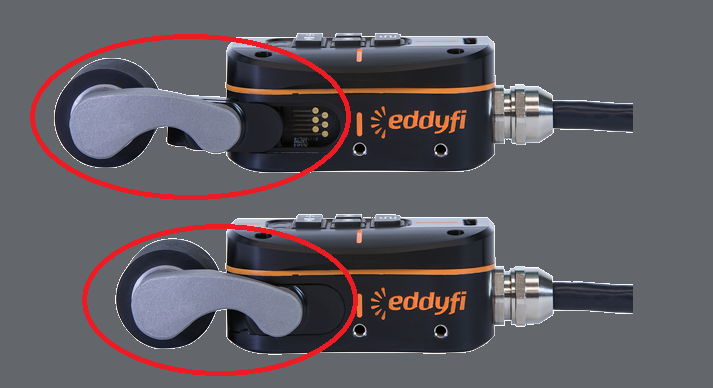

    Univerzálny Clip-On enkodér

    Tento vysoko presný clip-on enkodér je určený pre PEC sondy druhej generácie. Pripája sa priamo na sondy bez potreby externého kábla.

    eddyfi topndt virive prudy pulsed eddy current prislusenstvo



    Ochranné papuče na sondy

    Ochranné "papuče"  umožňujú prevádzku na povrchoch do 120°C (248°F) a tlmila vibrácie z galvanizovaných oceľových plášťov. Ochranné "papuče" na sondy sú kompatibilné s teleskopickým predĺženým ovládaním.



    Clip-On rukoväte

    Tieto ergonomické rukoväte sú navrhnuté tak, aby uľahčili manipuláciu so štandardnými PEC sondami. Konštrukcia umožňuje jednoduchú inštaláciu a demontáž rukovätí. Určené sú pre stredné a veľké PEC sondy.



    Clip-On stabilizátor

    Toto príslušenstvo je kompatibilné s PEC sondami druhej generácie. Používa sa na stabilizáciu skenovania rastra na veľmi nepravidelných povrchoch.



    Predlžovacie káble

    Predlžovacie káble umožňujú použitie PEC sond vo väčšej vzdialenosti od prístroja Lyft. Predlžovacie káble sú 15 m (50 ft) a 30 m (100 ft) dlhé. Maximálna dĺžka kábla medzi sondou a Lyftom je 35 m (115 ft) s použitím režimu dynamického skenovania a 105 m (345 ft) v režime mapovania siete.



    Teleskopická  tyč pre sondy

    Teleskopická tyč s diaľkovým ovládaním sondy s dosahom do 4,6 m (15 ft). Natsavenie umožňuje vykonávať kontroly v ľubovoľnom uhle na akomkoľvek povrchu.



    Scan Grid Mat

    Rastrová podložka s rozlíšením 25 mm (rastrová sieť) pre ľahšie dynamické skenovanie nepravidelných povrchov a značenie komponentov počas výkonu kontroly. Podložka je vhodná na prevádzku do 70°C (160°F).



    Predĺženie spojovacích káblov ponorných sond

    Káble sa používajú na spojenie Lyft® s hlavným 50 m alebo 100 m (165 ft alebo 330 ft) spojovacím káblom a ponornou PEC sondou, ktorú používate.

    • 1 m spojovací kábel PEC sondy. Pripája 26-pinový (samec) ponorný konektor Teledyne na 27-pinový (samicu) konektor Fisher Lyft.
    • 50 m (165 ft) PEC ponorné predĺženie spojovacieho kábla. Pripája 26-pinový (samec) ponorný konektor Teledyne na 26-pinový (samica) ponorný konektor Teledyne 1 m (3,3 ft) kábla.
    • 100 m (330 ft) PEC ponorné predĺženie spojovacieho kábla. Pripája 26-pinový (samec) ponorný konektor Teledyne na 26-pinový (samica) ponorný konektor Teledyne 1 m (3,3 ft) kábla.
