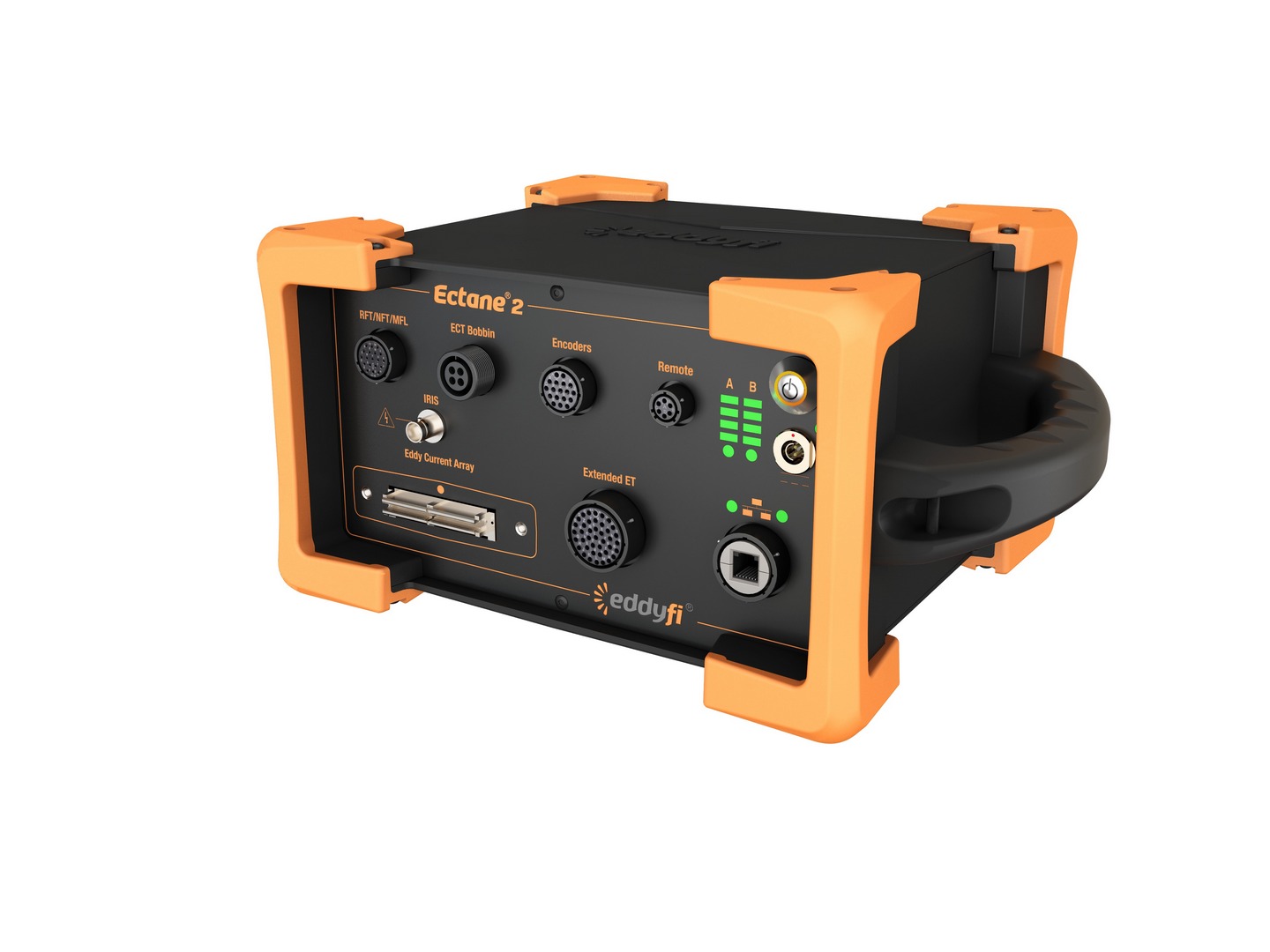

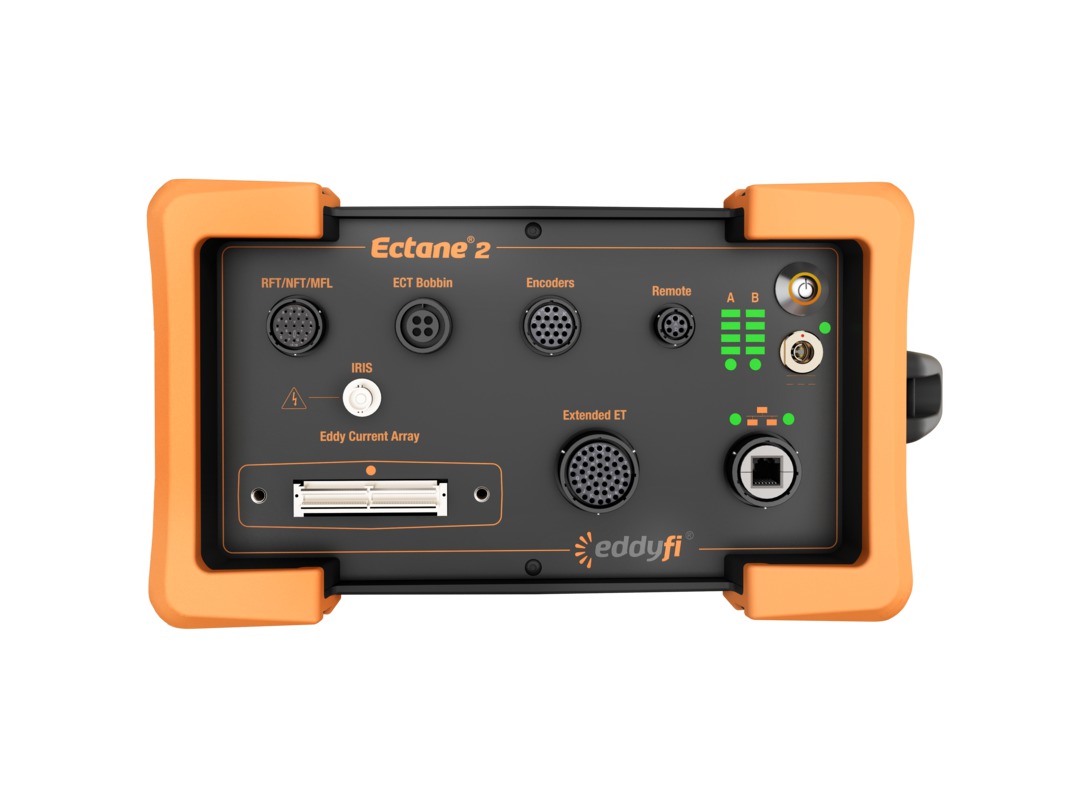

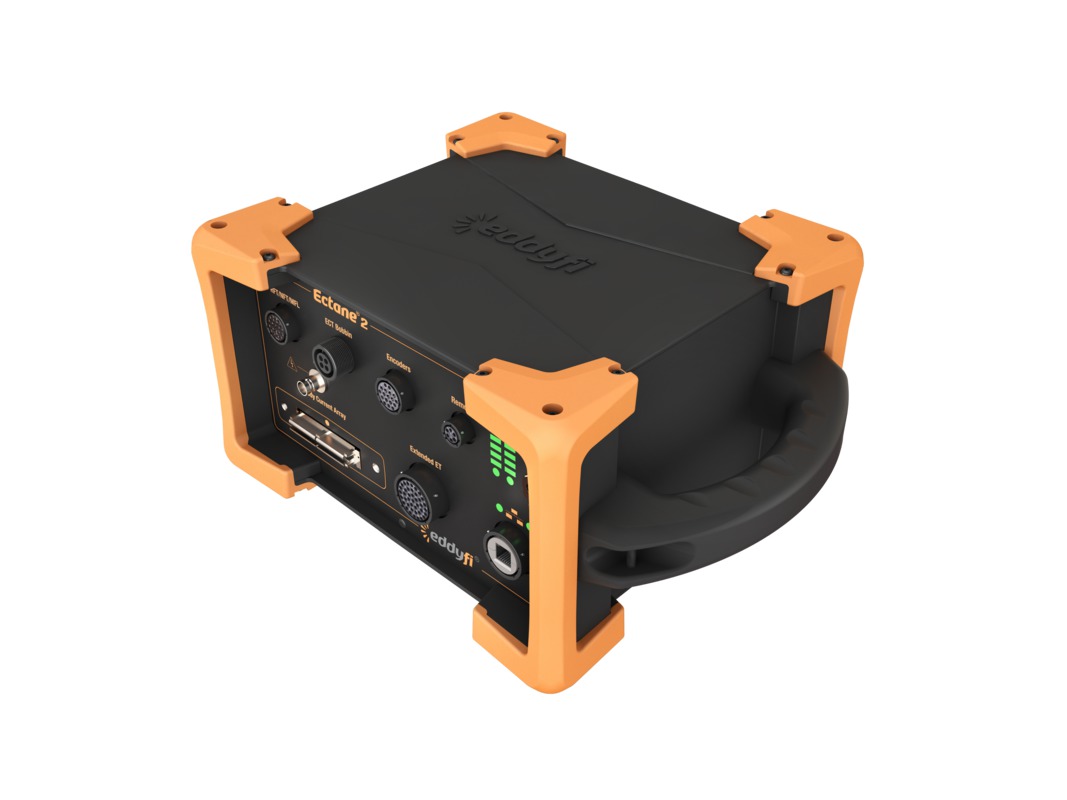

Eddyfi Ectane® je zariadenie pre kontrolu rúrok výmenníkov a kontrolu povrchov pomocou vírivých prúdov (EC) a poľa vírivých prúdov (ECA), ako aj využitím ďalších techník. Zariadenie je vydizajnované do priemyselného použitia a náročných podmienok v prevádzke. V porovnaní s inými riešeniami na trhu ide o kompaktné zariadenie s hmotnosťou 6.8 kg a objemom zariadenia ca. 10 litrov. Je ľahko prenosné a na jednu batériu poskytne prácu až do 8 h práce.
Integrované technológie na báze vírivých prúdov (EC) v ECTANE 2
- Eddy Current Testing (ECT)
- Eddy Current Array (ECA)
- Tangential Eddy Current Array (TECA)
- Remote Field Testing (RFT)
- Near Field Testing (NFT)
- Magnetic FLux Leakage (MFL)
- Internal Rotating Inspection System (IRIS) ultrasonic testing
Výhody zariadenia Ectane 2
- Všetky EC technológie integrované v jednom zariadení
- Kompaktnosť
- Robustný a nárazu odolný
- Utesnený, vodeodolný
- Napájanie batériou
- Ľahká integrácia so zariadením ProbotTM
- Magnify SW platforma
Aplikačné využitie
- Tepelné výmenníky (feritické, neferitické)
- Kondenzátory, ohrievače vody
- Fin-Fan ochladzovače vzduchu a bojlery
- Chladiče, klimatizácia/HVAC
- Povrchová ECA kontrola v oblasti nukleárnej energetiky
- Sériová / automatizovaná ECA kontrola povrchov
TubePro software pre spracovanie údajov a ich interpretáciu a reporting poskytuje pokročilé funkcie. Okrem editora Excel reportov, je možné preniesť do reportov aj výkresy, 3D modely zariadenia. Zákazník má možnosť rotovať 3D model priamo v PDF reporte, využiť zoom funkciu, vizualizovať tak lepšie indikácie a tým presnejšie určiť integritu zariadenia.
TubePro samozrejme spolupracuje so SW Magnify a umožňuje instantný update zoznamu rúrok do SW Magnify. Využitím systému detekcie v obraze/výkrese môže užívateľ veľmi rýchlo vytvoriť zoznam rúrok pre následnú kontrolu a následne tento dataset odoslať do SW Magnify a vykonať kontrolu. Tento 2D spôsob vytvorenia zoznamu minimalizuje chybu pri tvorbe plánu kontroly.
Interakcia medzi TuberPro a Magnify 4.5 poskytuje aj možnosť synchronizácie 2D/3D reportov. Nie je teda potrebné ručne prenášať údaje medzi SW.
TubePro poskytuje aj simultánne zobrazenie dvoch datasetov pre porovnanie vývoja stavu zariadenia. Okrem porovnania side-by-side medzi rôznymi rokmi je možné porovnanie aj napríklad medzi metódami RFT a IRIS tých istých rúrok a získať tak prehľad porovnaním dvoch metód.
Systém automatickej detekcie z obrázkov umožní vytvoriť veľmi rýchlo zostavu rúrok a ich očíslovanie. Pri PDF, DWG a DXF zdrojových súboroch je úroveň detekcie rúrok na úrovni 100%, a to aj pri komplexných tvaroch a veľkom počte rúrok (cez 10000 rúrok). Operátor tak veľmi rýchlo vytvorí relevantný plán kontroly.
Ukážku práce so SW nájdete vpravo na videách.
